镀锌钢格板上锌量参照表

钢格板焊接完成后，为了增加其不腐蚀能力表面经过热镀锌处理后的钢格板，镀锌钢格板的上锌量参照下表：

扁钢厚度mm 局部上锌量小值μm 平均上锌量厚度小值μm

＞6mm 70 80

3mm-6mm 55 70

1.5mm-3mm ‍45 55

＜1.5mm 35 45

以上依据中华人民共和国热镀锌标准GB/B 13912-2002中的规定。

热镀锌锌层的重量：

当负载扁钢厚度不小于5mm时，镀锌厚的平均锌层重量不小于610g/㎡；当负载扁钢厚度小于5mm时，锌层后的平均锌层重量不小于460g/㎡。由于黑件经过酸洗后会去除表面的锈蚀层，所以经过镀锌后并不会增加扁钢的厚度，这一点采购商要注意，不能以此作为扁钢是否符合要求的标准。

热浸镀锌层不腐蚀时间的长短大致与镀层厚度成正比，热浸镀锌钢格板漏镀面的总面积不应超过钢格板总表面积的0.5。每个漏镀面的面积不应超过10Cm2，若漏镀面积大于上述规定值，这些钢格板要重镀。一般厚度的热浸镀锌钢格板在正常工作条件下应没有剥落和起皮现象。

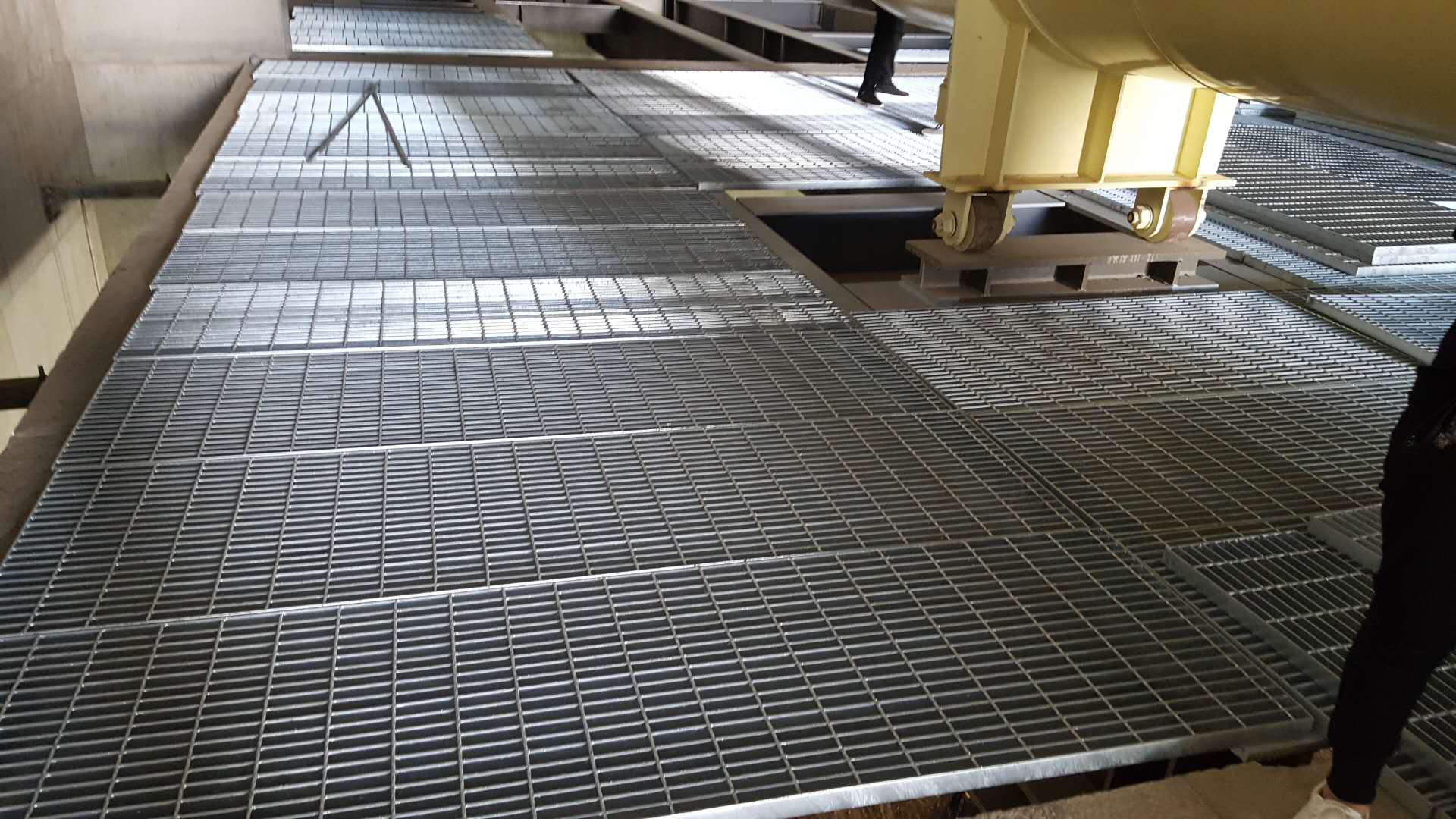

产品关键词：热镀锌钢格栅板
