弧形钢格栅板测量计算公式

上传更新:2018-01-20 点击量:

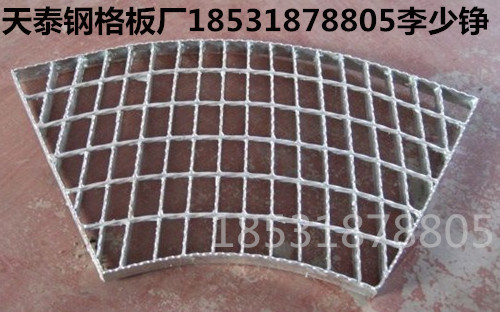

弧形钢格栅板也称异型钢格栅板、扇形钢格栅板,厂家有的叫做扇面钢格栅板,弧形钢格栅板生产方法有两种,一种是生产成矩形然后在切割成型,另一种是直接一次成形。

弧形钢格栅板是根据客户实际需求制作出各种不规则形状的钢格栅板、主要有切角,割孔,切弧,扇形等,从而避免了货物到工地时再进行二次切割加工,从而使施工安装更快速,更简单,也避免了现场切割造成镀锌层的破坏。

从起点分段测量,可根据弧形变化把弧形分段在分段做笔记,这样误差会缩小到最小。弧形大的以四米弦长作为一个测量单位测量,在4米的中心2米处测量弧的高度为0.15米,这两个数据是计算半径及钢格栅板外弧长度和内弧长度的。弧形小的要以2米为弦长作为一个测量单位量,同时测量弧的高度为0.1米,这样测量误差会比4米小一些。

以上弦长4米,弦中心与外弧垂直0.15米,首先要计算出圆的半径。可根据勾股定理,oA2=AD2+OD2,那么OA2=4/22(OA-0.15)2,OA=20.05米,再根据度数算出钢格栅的外弧和内弧的长度。

把宽度0.5米钢格栅的外弧定为1米,半径是20.05米计算,内弧为0.976米,弧度中心垂直6mm,就按照这个生产成品后,拼成4片验证测量,有误差及时更正。

钢格栅外弧长度和内弧长度的。弧形小的要以2米为弦长作为一个测量单位测量,同时测量弧的高度为0.1米,这样测量误差会比4米小一些。

异型钢格栅板是相对矩形钢格栅板而言的。将弧形镀锌钢格栅板及时做到标号标注,根据客户的地形设计可以区分的记号,及时传给客户,使镀锌钢格栅板安装做到一目了然,快速安装,节省时间。
